Автоматизация УУТЭ
Раздел «Автоматизация» предназначен для получения показаний автоматизированных узлов учета тепловой энергии (УУТЭ), их анализа и представления необходимых отчетов.
Результаты опроса ПУ
При переходе в раздел «Автоматизация» вы увидите стартовую страницу «Результаты опроса ПУ».
На этой странице отображается, получены ли показания с приборов учёта за каждую дату.

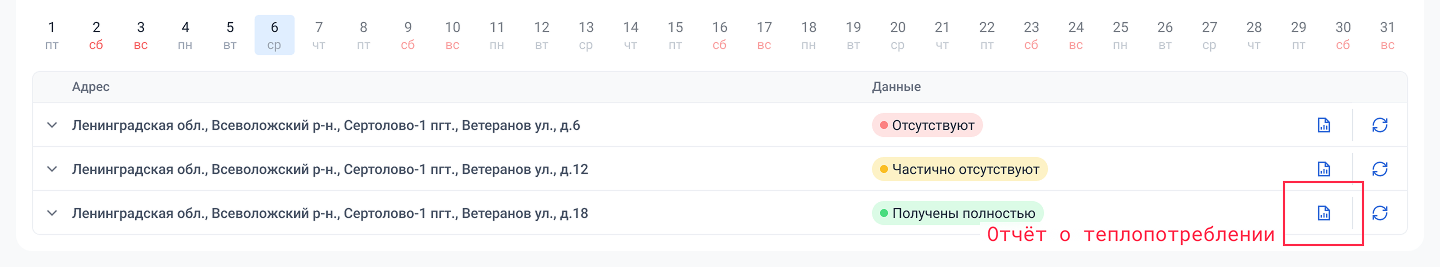

Нажмите кнопку отчёта напротив нужного адреса, чтобы открыть отчёт о теплопотреблении по этому адресу.

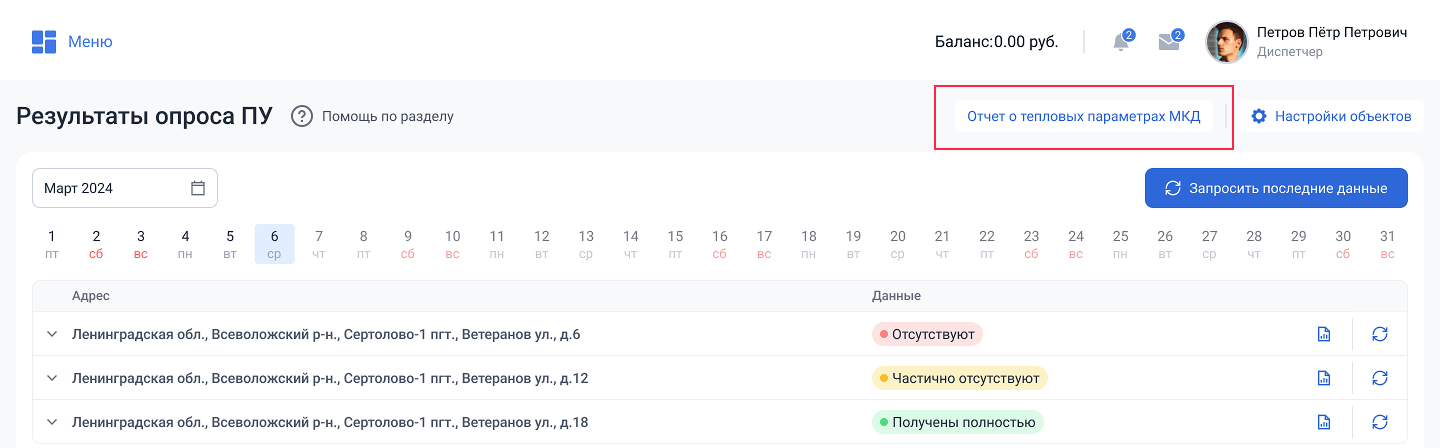

Если вам нужен анализ тепловых параметров (сравнение собранных показаний с договорными значениями) — нажмите кнопку «Отчёт о тепловых параметрах МКД».

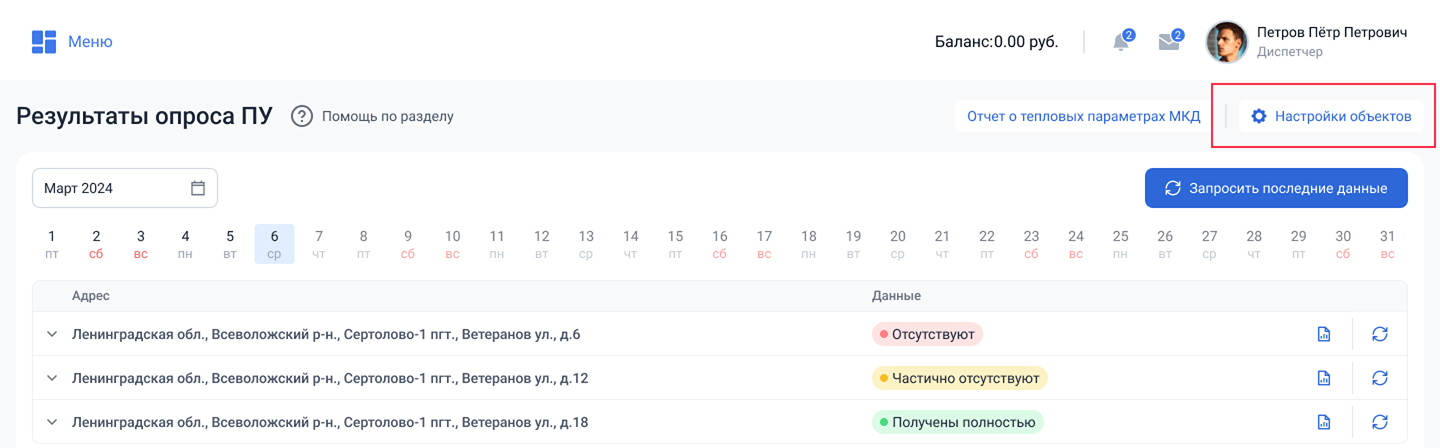

Если на странице нет ни одного адреса — это значит, что вы ещё не настроили автоматизацию. Для настройки нажмите кнопку «Настройки объектов».

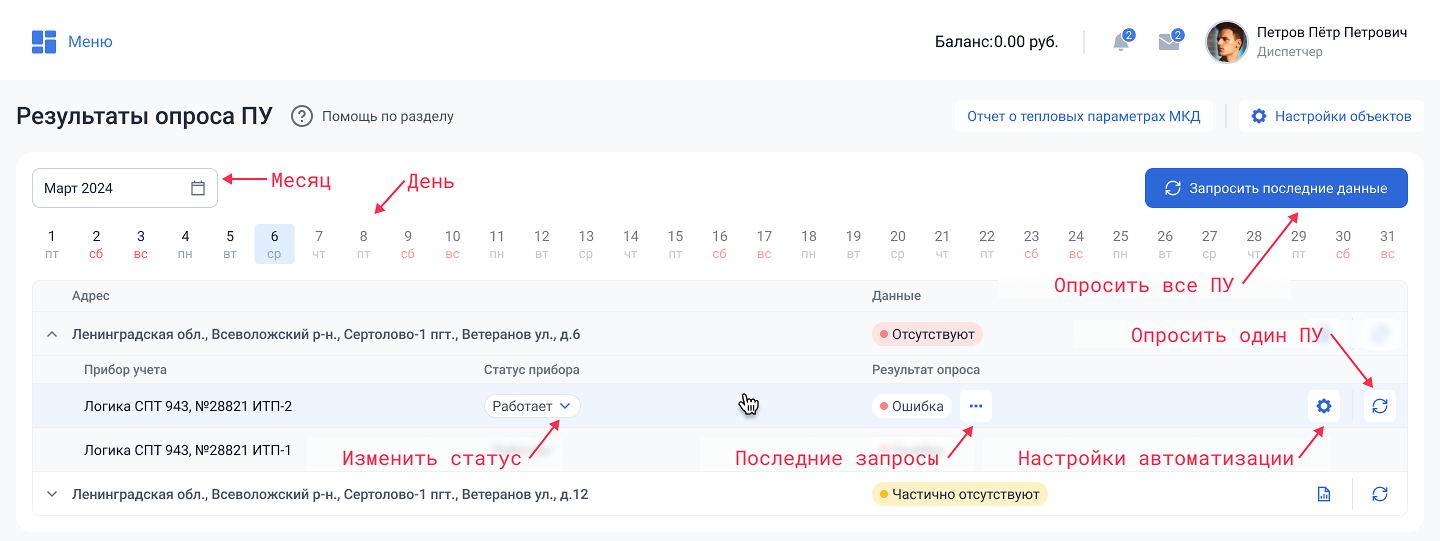

Обзор страницы
Выберите дату, на которую нужна информация.
Строчку адреса можно развернуть, чтобы увидеть приборы учёта по этому адресу.
При наведении на прибор учёта можно:
- открыть подробности последних запросов к ПУ;
- открыть страницу с настройками ПУ (также настроить ПУ можно на странице «Настройки объектов»).
Можно изменить статус прибора учёта. Доступные статусы:
- Работает.
- На поверке.
- Отключен.
Если настроен автоматический сбор данных, приборы учёта со статусами «На поверке» или «Отключен» опрашиваться не будут.
Можно запросить последние данные с прибора учёта. Для этого нажмите кнопку запроса.
Чтобы запросить последние данные со всех приборов учёта, нажмите кнопку вверху страницы.
Будут получены суточные данные за период 10 дней с последнего дня, за который уже есть данные.

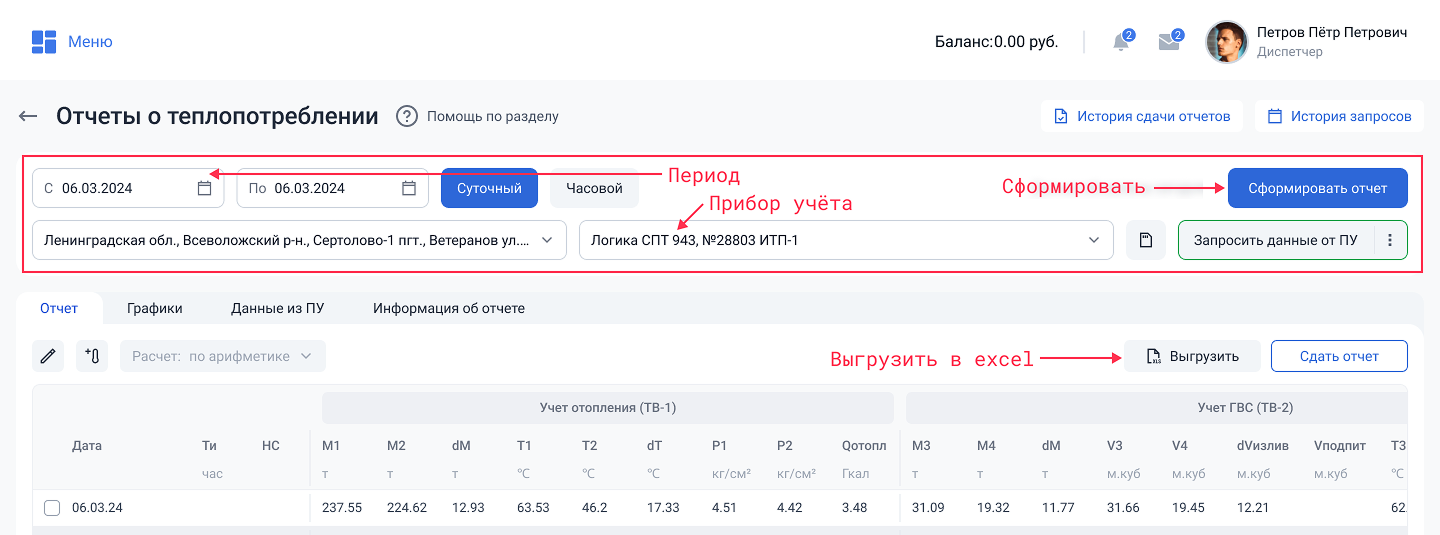

Отчёт о теплопотреблении
Отчёт предназначен для сдачи в ресурсоснабжающую организацию, представляет данные о теплопотреблении УУТЭ.
Выберите нужный период, тип отчёта (суточный или часовой). Период должен быть не более 31 дня для суточного отчёта, не более 7 дней для часового.
Выберите прибор учёта, нажмите «Сформировать отчёт».
Сформированный отчёт можно выгрузить в excel для передачи в теплоснабжающую организацию.
Запросить данные

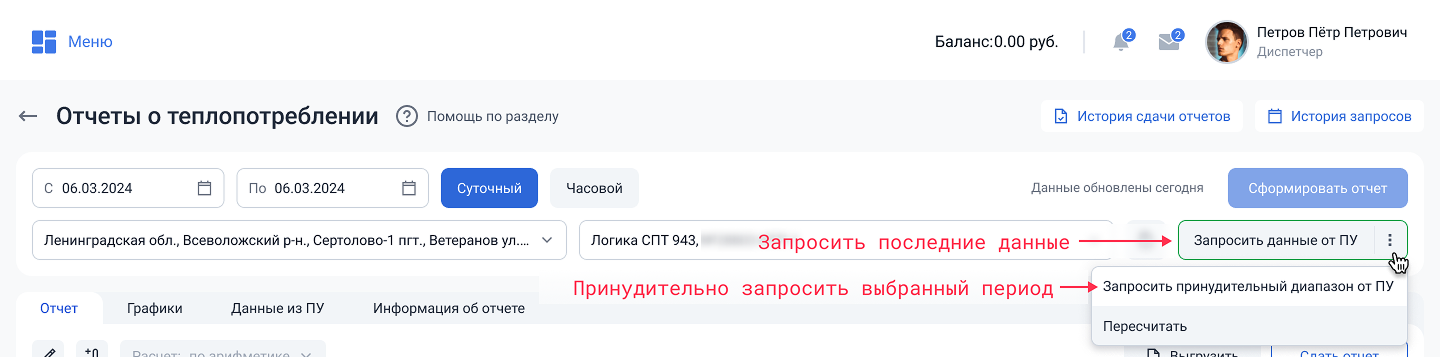

Если данных за нужный период ещё нет в Системе, необходимо сделать запрос к ПУ. Нажмите «Запросить данные от ПУ».
В обычном режиме запрос будет осуществлён за период 10 дней с последнего дня, за который уже есть данные.
Также есть возможность принудительно запросить данные за выбранный период (например, если перед днём, за который данные уже были получены, есть период без данных). Не рекомендуется принудительно запрашивать за один раз большой объём данных, если качество связи с УУТЭ нестабильно.
Возле кнопки «Сформировать отчёт» будет показано, как давно обновлялись данные (когда был сделан последний запрос).
Цветная обводка кнопки «Запросить данные от ПУ» показывает статус последнего запроса:
- зелёный — данные успешно получены;
- жёлтый — запрос выполняется;
- красный — запрос завершился с ошибкой, данные не получены.

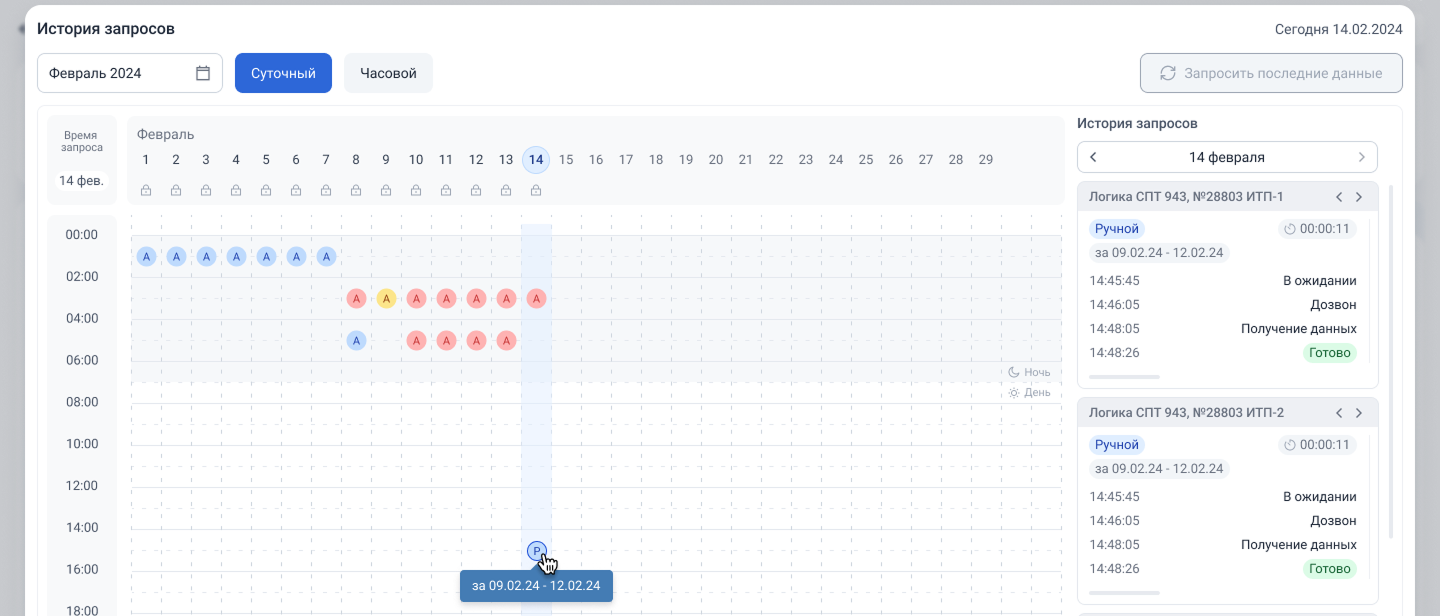

История запросов
Чтобы посмотреть выполненные запросы к ПУ, нажмите «История запросов».
На графике будет отображено время каждого запроса. Наведите указатель мыши на запрос, чтобы увидеть, за какой период запрашивались данные.
Если за какую-либо дату суточных данных нет в Системе, можно воспользоваться кнопкой принудительного запроса данных за этот день.
Корректировки

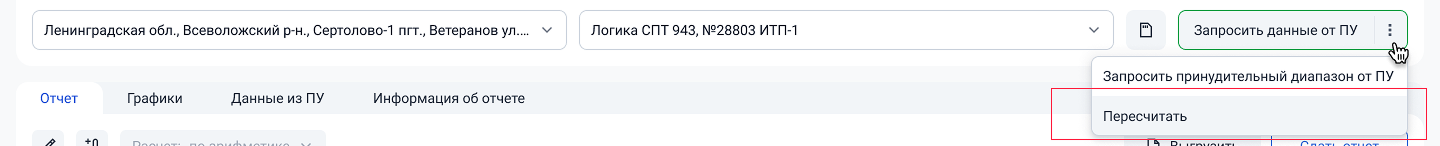

Пересчёт арифметики
Есть возможность пересчитать столбцы отчёта заново, если данные с прибора учёта получены, но значения отчёта не соответствуют действительности (например, если после запроса данных оказалось, что в настройках прибора были неверно сопоставлены столбцы отчёта с датчиками прибора учёта).

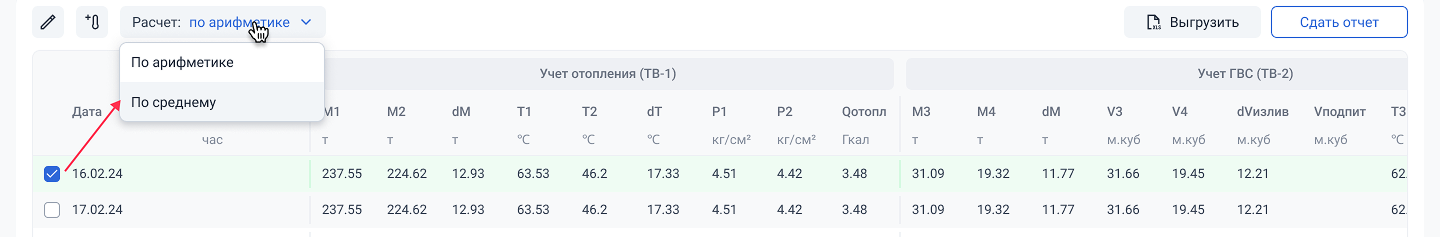

Расчёт по среднему значению
Расчёт средних значений осуществляется на основании собранных данных за несколько дней до и после корректируемой даты.
Для отображения в какую-либо дату средних значений:
- Выберите нужную строку отчёта.
- Измените способ расчёта.
Ручная корректировка

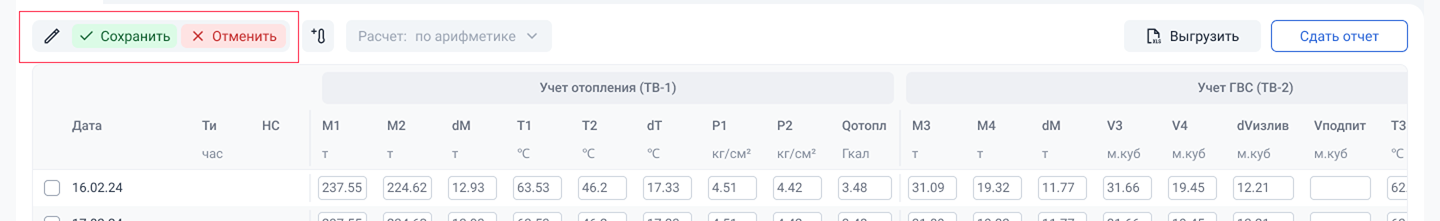

Есть возможность ручной корректировки значений. Для этого:
- Нажмите кнопку «Редактировать».
- Отредактируйте нужные значения.
- Нажмите «Сохранить».

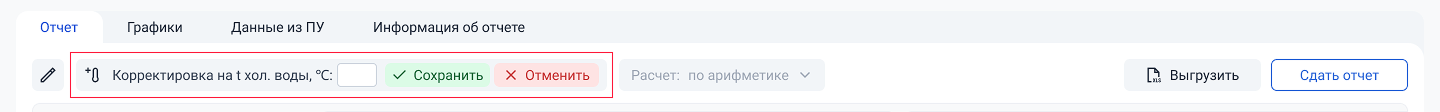

Температура холодной воды
Введите нужное значение, нажмите «Сохранить».
Сдача отчёта
Сформированный отчёт можно пометить как сданный, нажав на кнопку «Сдать отчёт». После этого отчёт станет недоступен для каких-либо корректировок. Пометить сданным можно только отчёт с начальной датой сразу же после последнего сданного отчёта, без пропусков по дням.
Посмотреть или расформировать сданные отчёты можно в истории сдачи отчётов.
Дополнительно
На вкладке «Графики» показано изменение тепловых параметров в динамике.
На вкладке «Данные из ПУ» можно посмотреть данные с датчиков прибора учёта «как есть», до всех расчётов.
На вкладку «Информация об отчёте» выводятся настройки, которые попадут в «шапку» отчёта.

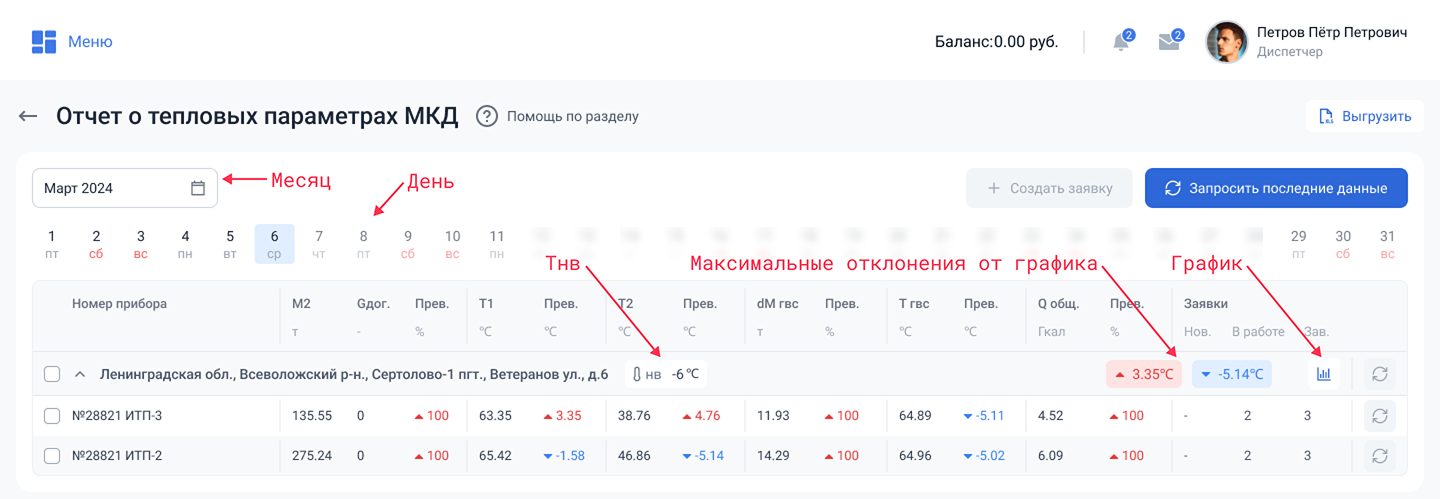

Отчёт о тепловых параметрах МКД
Отчет позволяет наглядно увидеть отклонения от договорных значений как со стороны ресурсоснабжающей организации, так и со стороны управляющей организации.
Информация представлена по всем адресам, для которых настроена автоматизация.
В строчку адреса отдельно вынесена информация:
- среднесуточная температура наружного воздуха;
- максимальное отклонение от температурного графика;
- кнопка для просмотра температурного графика.
Есть возможность создать заявку на регулировку тепловых параметров. Для этого:
- Выберите нужные ПУ.
- Нажмите «Создать заявку».
- Выберите организацию, в которую будет отправлена заявка. Если нужно, отредактируйте описание.

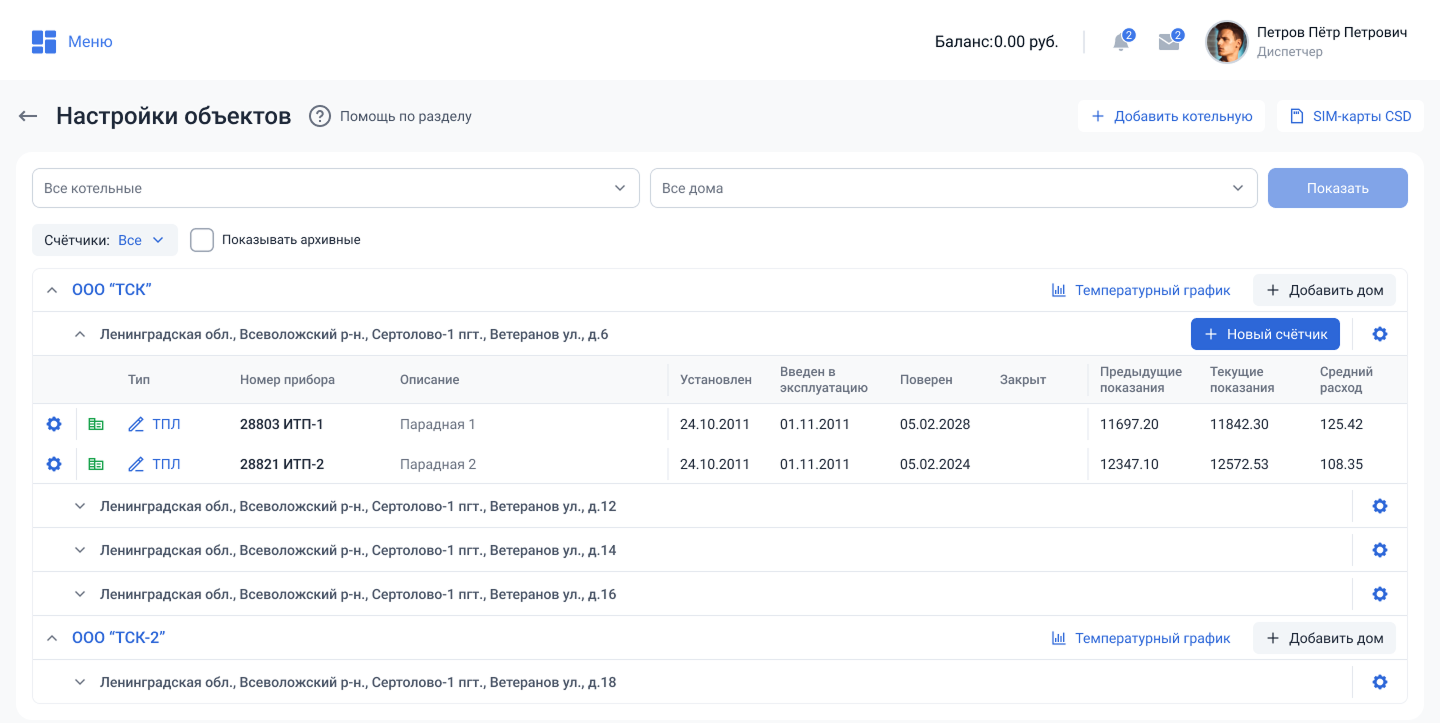

Настройки объектов
Для корректной работы отчётов необходимо убедиться, что:
- Котельная добавлена, температурный график заполнен.
- Обслуживаемый адрес сопоставлен с котельной.
- Приборы учёта настроены, для каждого прибора заполнены договорные нагрузки.
Добавление/настройка котельной
Добавление/настройка котельной
Если нужной котельной ещё нет в Системе — нажмите «Добавить котельную».
Введите удобное для вас название, выберите организацию-владельца, заполните код региона.
Заполните температурный график.
Для редактирования уже существующей котельной нажмите на её название в списке. Для просмотра или редактирования температурного графика нажмите «Температурный график».

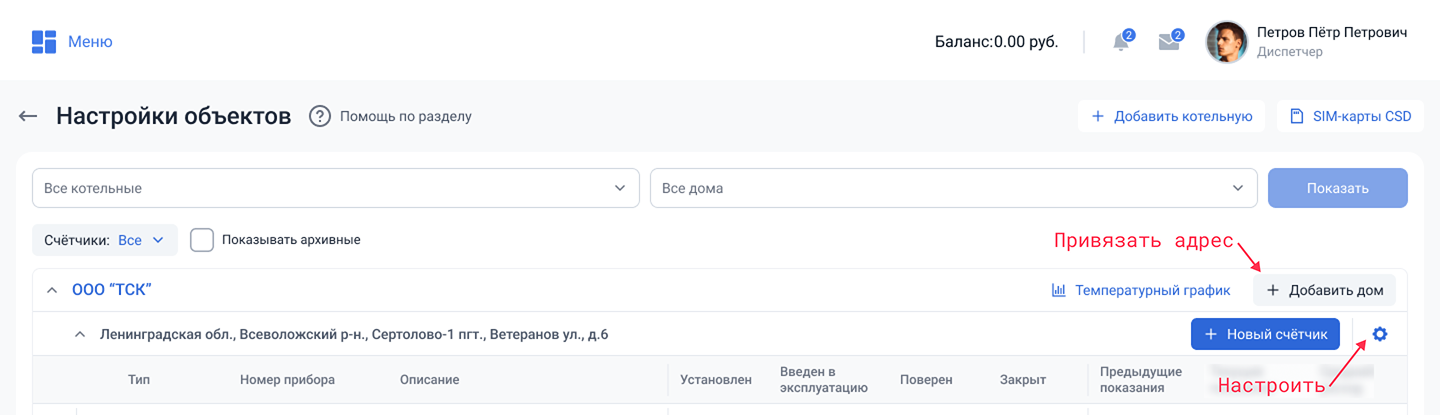

Сопоставление адресов
Сопоставление адресов
Нажмите «Добавить дом», выберите адрес, заполните данные договора.
Нажмите «шестерёнку», чтобы изменить настройки уже добавленного адреса (настроить автоматический сбор данных, изменить котельную, удалить привязку к котельной).
Настройка автоматического сбора данных
Система позволяет запрашивать данные автоматически, по мере их сохранения в памяти УУТЭ.
В этом режиме суточные данные будут запрошены раз в сутки (в ночное время), часовые — каждые 4 часа.

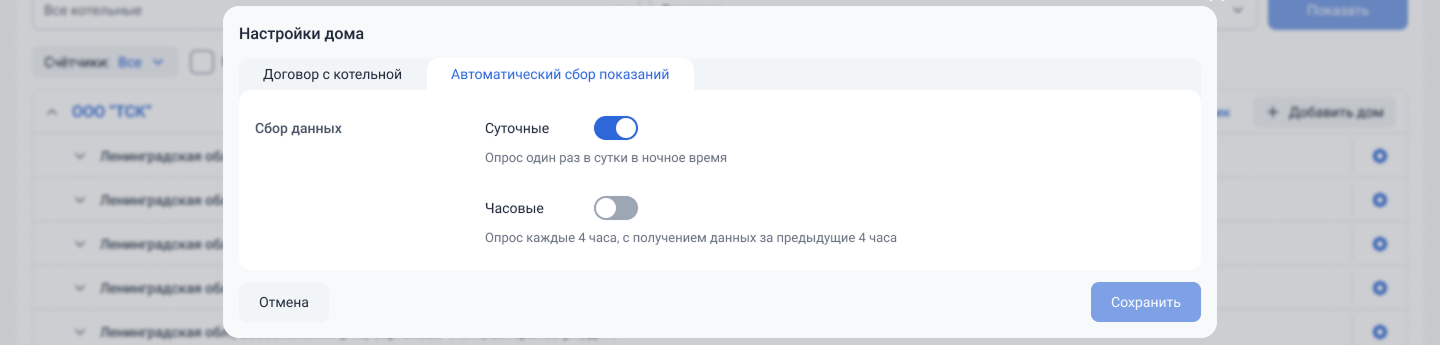

Нажмите на «шестерёнку» адреса и перейдите на вкладку «Автоматический сбор показаний».
Включите автоматический сбор суточных или часовых данных, нажмите «Сохранить».
Настройка автоматизации УУТЭ

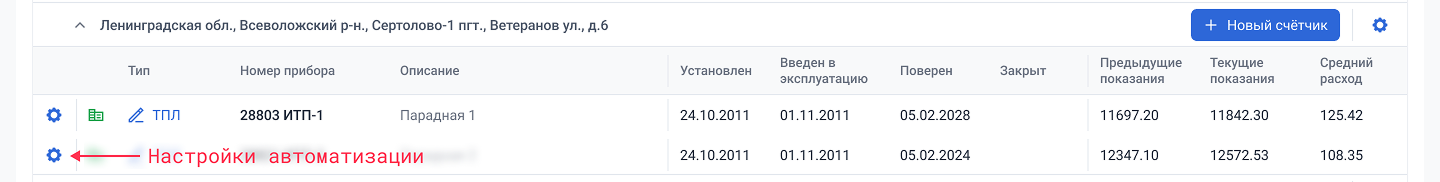

Нажмите на «шестерёнку», чтобы открыть настройки автоматизации.
Общие настройки
Выберите модель тепловычислителя, заполните параметры системы теплоснабжения.
Если в списке нет нужного графика тепла — проверьте, верно ли заполнен график тепла в настройках котельной.
Договорные нагрузки
Введите данные из договора с теплоснабжающей организацией.
Настройки соединения
Выберите тип соединения (CSD или GPRS), введите необходимые настройки.
Важно убедиться, что на стороне УУТЭ устройство для дистанционного снятия показаний (модем) настроено для передачи данных в Систему.
Обратитесь в техподдержку, если вам нужна помощь с настройкой соединения.
Вычислители
Если нужно, настройте вычислители.
Тепловые системы
Сопоставьте столбцы отчёта с датчиками УУТЭ.
Для каждого столбца отчёта выберите датчик из списка, или выберите «Расчетная» и введите значение (например, 0) или формулу (например, (M1*T1 — M2*T2)*0.001).
Есть возможность задать сопоставление отдельно для режимов «лето» и «зима», чтобы учесть летнее изменение в схеме подачи теплоносителя.
Если УУТЭ поддерживает сбор показаний с нескольких тепловычислителей, есть возможность добавить вторую таблицу сопоставления для второго вычислителя. На выходе в этом случае получится два отчёта с одного УУТЭ.
